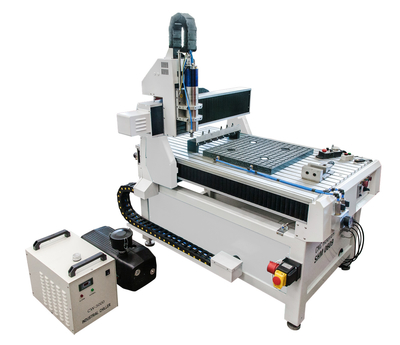

CNC router Numco SHG 0609 ATC
kat. č.: RO100011 Doprava zdarmaTříosý router s vysokootáčkovým vřetenem vhodný k obrábění slitin neželezných kovů, plastů a dřeva. Součástí stroje je ATC kit a vakuový stůl.
Cena/j. bez DPH:
759 970 Kč
Cena/j. vč. DPH:
919 564 Kč
Dostupnost:
skladem
 |
 |
 |
 |
| Servis | Rychlost | Záruka kvality | Nízké ceny |
- Tato řada routerů je určena pro obrábění slitin neželezných kovů, plastů a dřeva v reklamním a nábytkářském průmyslu. Své uplatnění naleznou, ale i při výrobě měkkých vstřikovacích forem, elektrod a jiných tvarově náročných aplikací.
- Stroje jsou v základním provedení vybaveny řídícím systémem ARMOTE, MPG ovladačem pro usnadnění seřizovacích prací, sondou pro určení délkové korekce nástroje, Start/stop tlačítkem pro opakované zpracování výrobních programů, 2F krokovými motory, přesnými kuličkovými šrouby, lineárním vedením HIWIN, vysokootáčkovým tichým vřetenem s garantovanou házivostí méně jak 0,01mm a upínáním nástrojů do kleštiny, indukčními snímači OMRON zaručujícími vysokou přesnost najetí referenčního bodu.
- Hlavní konstrukční části stroje (rám, bočnice, portál) jsou tvořeny odlitky, které zajišťují vysokou tuhost a stabilitu.
- ATC kit
- Vodou chlazené vřeteno 1,5 kW, 24 000 ot/minLineární zásobník pro 6 upínačů
- Přesný stůl s T-drážkami vyrobený z litého hliníku
- Senzor pro automatické měření délkové korekce nástroje
- Pohony s kontrolou ztráty polohy ve všech osách
- Agregát pro chlazení vřetene
- Upínače ISO20/ER16, 6 ks
- Předepnuté lineární vedení v ose Z
- PLC modul v řídícím systému
- Osazením kitu se zmenší pracovní rozsah v ose Y o 90 mm. Pro provoz je nutno ke stroji připojit stlačený vzduch.
- Vakuový stůl
- Kompletní řešení včetně rozvodů, kontroly podtlaku a vakuové pumpy
- Aktivní sací plochu je možné ohraničit na potřebný rozměr vložením těsnící gumy do drážek stolu.
- Při použití vakuového stolu se sníží průchod pod portálem o 25 mm.
Technické specifikace
Rozsah dodání- Řídící systém
- ARMOTE
- Elektrické připojení
- 230 V
- Výkon vřetene
- 1,5 kW
- Otáčky
- 0–24000ot/min
- Uchycení nástroje
- ER16
- Opakovatelná přesnost
- ± 0,02 mm
- Rozsah posuvu - osa X
- 600 mm
- Rozsah posuvu - osa Y
- 900 mm
- Rozsah posuvu - osa Z
- 120 mm
- Pracovní posuv
- 6000mm/min
- Rychloposuv
- 9000 mm/min
- Rozměry pracovního stolu
- 780×1300mm
- Plocha pracovního stolu
- T- drážky
- Vakuová pumpa
- SVCO SV 1040 C
- Výkon vakuové pumpy
- 1,25 kW
- Rám stroje
- Svařovaný z ocelových profilů
- Konstrukce portálu
- Hliníkový odlitek
- Koncepce - osa X
- Lineární vedení, kuličkové šrouby
- Koncepce - osa Y
- Lineární vedení a kuličkové šrouby
- Koncepce - osa Z
- Kluzné tyče a kuličkové šrouby
- Rozměry (š × v × h)
- 1710×1585×1250mm
- Hmotnost
- 250 kg
- |ROP00015 ATC kit pro routery SHM / SHG
- Vakuový stůl
- 2,5 CAD/CAM software ZDARMA
- MPG ruční ovladač
- Sonda pro určení délkové korekce nástroje
- Tlačítko START/STOP
- Nástavec na odsávání
- Základní rychloupínky
- Matice pro upnutí kleštiny ER16
- Nivelační prvky
