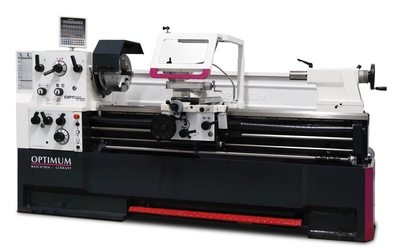

Soustruh OPTIturn TH 5630 D
kat. č.: 3462180 Doprava zdarmaTento soustruh je kompletně vybaven masivními posuvy a šrouby a vyznačuje se vysokou univerzálností, přesností a efektivitou. Je vybaven digitálním odměřováním všech tří os DPA 31 Plus.
EAN: 4030635029974
Cena/j. bez DPH:
699 990 Kč
Cena/j. vč. DPH:
846 988 Kč
Dostupnost:
Na dotaz
 |
 |
 |
 |
| Servis | Rychlost | Záruka kvality | Nízké ceny |
- Upínání vřetene Camlock DIN ISO 702-2 č. 8
- Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni
- Zaručená házivost čela vřetene <0,015 mm
- Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni
- Podstavec a lože stroje jsou odlity z jednoho kusu litiny
- Vyjímatelný můstek lože
- Kalené a broušené vodící plochy lože
- Centrální mazání vodících ploch
- Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu
- Koník přestavitelný o ±13 mm
- Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu
- Podpěťový spínač, nouzový vypínač a jištění motoru
- Mechanická nožní brzda vřetene
- Provedení dle DIN 8606 (nástrojařská přesnost)
- Sklíčidlo „Made in Czech Republic" - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
- Digitální odměřování polohy DPA 31 Plus
- Přehledná fóliová klávesnice
- Vysoká pracovní přesnost
- Snížené procento chyb
- Měřící lišta s čtecí hlavou na podélném suportu
- Magnetické pásky na příčném a nožovém suportu
Technické specifikace
Rozsah dodání- Výška hrotu
- 280 mm
- Max. točný průměr nad ložem
- 560 mm
- Max. točný průměr nad suportem
- 355 mm
- Max. točný průměr bez můstku
- 790 mm
- Šířka lože
- 350 mm
- Vzdálenost mezi hroty
- 3000 mm
- Délka můstku
- 270 mm
- Kužel vřetene
- MK7
- Upnutí vřetene
- Camlock DIN ISO 702-2 č. 8
- Otáčky
- 25–1600ot/min
- Plynulá změna otáček
- Ne
- Otáčky - provedení Vario
- 10–2500ot/min
- Počet rychlostních stupňů
- 12
- Průchod vřetene
- 80 mm
- Posuv pinoly
- 180 mm
- Kužel pinoly koníka
- MK5
- Posuv podélný
- 0,059 –1,646 mm/ot. (35 )
- Posuv příčný
- 0,020 –0,573 mm/ot. (35 )
- Max. posuv nožového suportu
- 130 mm
- Max. posuv příčného suportu
- 316 mm
- Závit metrický
- 0,2 – 14 mm/ot. (47 )
- Závit palcový
- 2 – 112 záv./1“ (60 )
- Závit trapézový
- 4 –112 D.P. (50 )
- Závit modulový
- 0,1 –7 M.P. (34 )
- Výkon motoru chladícího čerpadla
- 100 W
- Příkon
- 7500 W
- Elektrické připojení
- 400 V
- Rozměry (š × v × h)
- 4340×1460×1150mm
- Hmotnost
- 3000 kg
- Digitální odměřování polohy DPA 31 Plus
- 3-čelisťové sklíčidlo Ø 315 mm
- Pevná luneta pro Ø 19 – 165 mm
- Pohyblivá luneta Ø 16 – 95 mm
- Chladící zařízení
- Stěna ostřiku
- Brzda vřetene
- Držák pro čtyhranné nože D 32×150 mm
- Rychloupínací nožový držák SWH 7-C
- Redukční pouzdro MK7/MK5
- Pevný hrot MK5 – 2 ks
- Halogenová svítilna 50 W/24 V
- Kufřík s nářadím
- Olejová náplň
