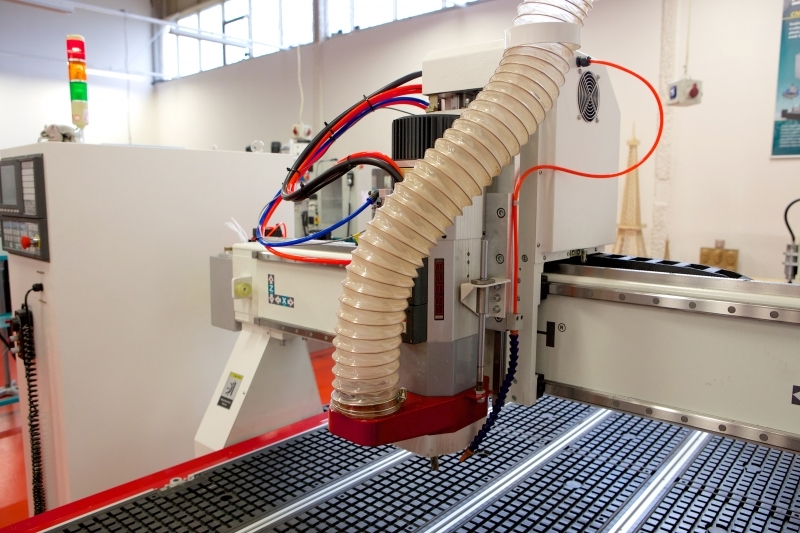

CNC router Numco E3 2050 ATC
kat. č.: RO300005<
p>Frézovací router střední velikosti s automatickou výměnou nástroje určený pro profesionální využití. Rám stroje je vyroben ze svařovaných ocelových profilů, portál je tvořen
- Automatická výměna nástrojů se zásobníkem typu Carusel s 8 pozicemi pro nástroje
- Vřeteno o výkonu 9,6 kW s 24 000 ot/min
- Stroj je osazen kvalitními komponenty předních světových výrobců – kuličkové šrouby a lineární vedení THK, italské vřeteno HSD, japonské servomotory a drivery YASKAWA a vakuový stůl s německou vývěvou BECKER
- Volitelně lze stroj dovybavit fixírkou, pneumatickými dorazy či zvýšeným průchodem mezi portálem a stolem

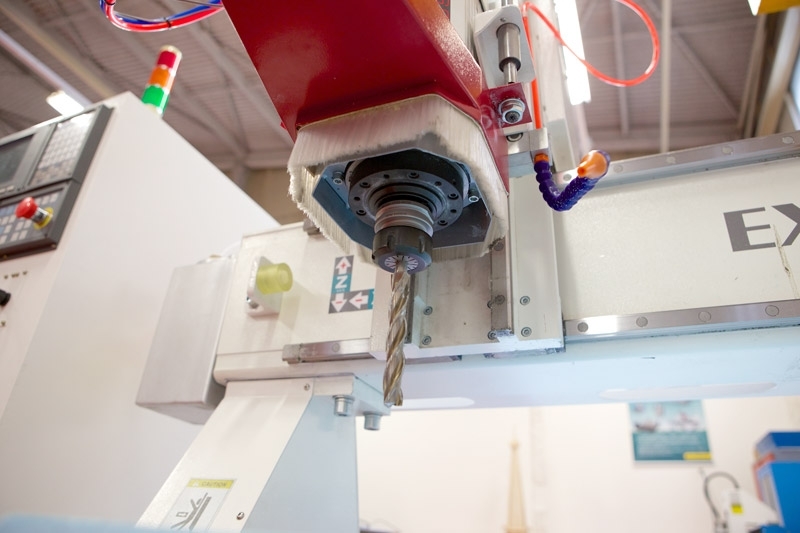

- Vřeteno HSD: Italská firma HSD patří mezi přední světové výrobce vysokorychlostních vřeten. Díky dlouholeté zkušenosti s jejich výrobou se zákazník může spolehnout na vysokou spolehlivost. Velký důraz je kladen na výdrž v nepřetržitém provozu, čehož je dosaženo dvojitou testovací kontrolou.
- HSD vzduchem chlazená vřetena jsou vhodná pro velmi efektivní zpracování různých druhů materiálu, např.: dřevo, dural, hliník, měď, PVC, pěna, plast, polykarbonát, atd.

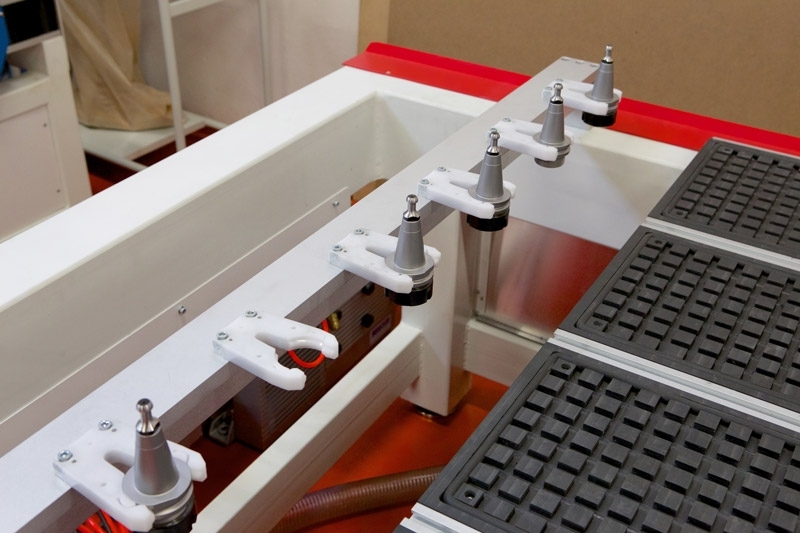

- Vřeteno s ATC zajišťuje rychlou automatickou výměnu nástroje, což umožňuje zvýšit produkci na stroji. Upnutí nástrojů je zajištěno upínači ISO 30.
- Konstrukce: Rám stolu je svařen z železných profilů a vyniká vysokou tuhostí a přesností. Portál, který se pohybuje na lineárním vedení, je vyroben jako silnostěnný ocelový profil. Pro ustavení je stroj vybaven nastavitelnými nivelačními prvky (router se nekotví do země).

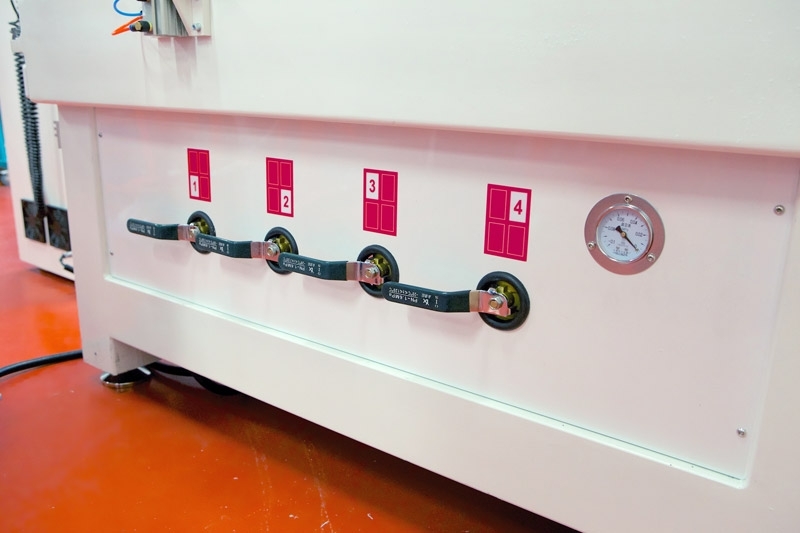

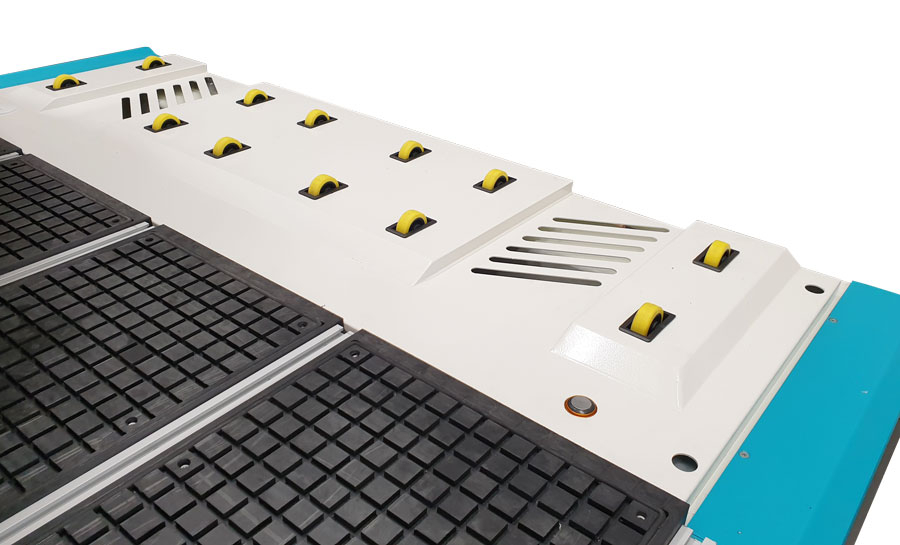

- Stůl: Plocha stolu je vyrobena z pryže, opatřená drážkami pro vedení podtlaku. Díky tomu se zpracovávaný materiál přichytne přímo ke stolu (bez použití upínek). Stůl je rovnoměrně rozdělen na několik segmentů, jež lze samostatně uzavřít. Zvýší se tak podtlak v pracovní části, kterou lze ještě vymezit těsnící gumou vloženou do drážky. Druhou možností upnutí materiálu je T-drážka, která slouží pro uchycení materiálu upínkami nebo připevnění různých přípravků.
- SERVOMOTORY Yaskawa SGMMS: Pohony všech os zajišťuji japonské servomotory Yaskawa. Typ SGMMS vyniká rychlým uvedením do provozu, vysokou výrobní produktivitou a maximální provozní spolehlivost. Tyto servomotory byly navrženy tak, aby zvládly více než 60000 hodin provozu.

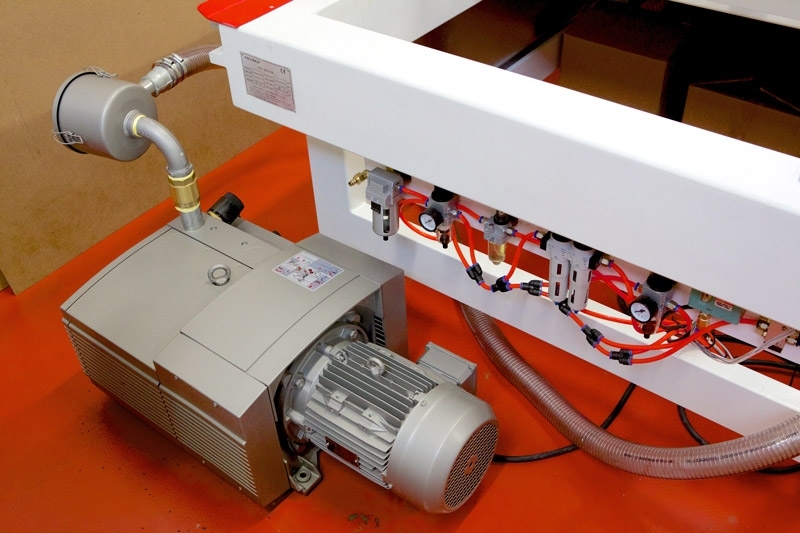

- Vývěva Becker: Lamelová vývěva Becker má jednoduchou konstrukci s jednou hřídelí a přímým pohonem. Díky tomu vyniká dlouhou životností a nízkými nároky na údržbu a provozními náklady. Vývěva pracuje zcela bez oleje, jednotlivé komory jsou odděleny grafitovými lamelami. Již ve standardu má vývěva integrované sací filtry a regulační ventily.

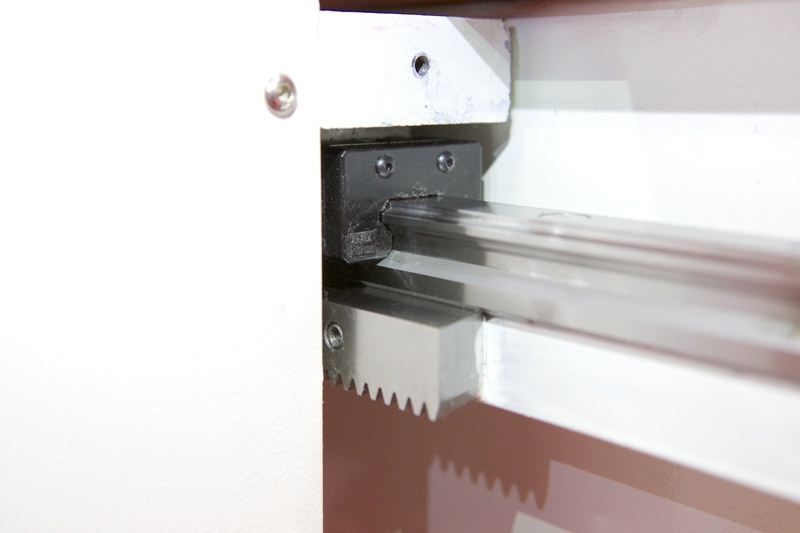

- Lineární vedení THK: Ve vedení všech os routeru je použito lineární vedení, zajišťující vysokou přesnost a rychlost. Jeho další výhodou je snadná údržba, vysoká výdrž a hladký chod. Pro naše routery jsme vybrali špičku mezi výrobci tohoto zařízení, firmu THK.
- Senzor pro automatické měření délkové korekce nástroje: Měřicí senzor umožňuje obsluze snadné, rychlé a přesné změření délky nástroje. Cyklus probíhá automaticky a díky tomu vznikne významná úspora času při přípravě výroby. Sníží se tak prostoje stroje a zefektivní se produktivita.

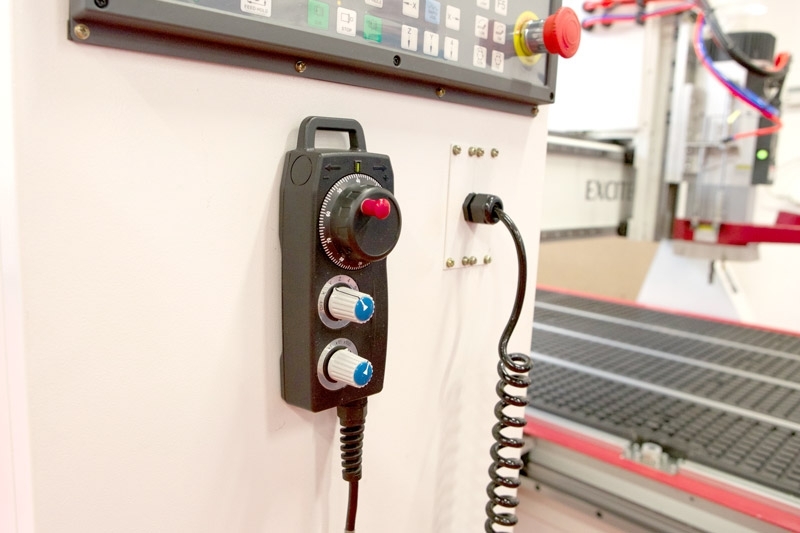

- MPG: Routery NUMCO jsou vždy vybaveny ručními ovladači MPG pro usnadnění seřizovacích prací (umožňuje rychlý výběr osy posuvu, velikost kroku, manuální najetí nástrojem k materiálu, atd.),
- CAD/CAM Gravostar: Ke všem CNC frézkám a CNC routerum ZDARMA dodáváme CAD/CAM software Gravostar, který umožňuje jednoduché a rychlé programování.
Technické specifikace
- Elektrické připojení
- 400 V
- Výkon vřetene
- 9 kW
- Otáčky
- 0–24000ot/min
- Opakovatelná přesnost
- 0,02 mm
- Zásobník nástrojů
- 8 pozic Carusel
- Rozsah posuvu - osa X
- 2050 mm
- Rozsah posuvu - osa Y
- 3780 mm
- Rozsah posuvu - osa Z
- 180 mm
- Pracovní posuv - osa X
- 20000 mm/min
- Pracovní posuv - osa Y
- 20000 mm/min
- Pracovní posuv - osa Z
- 9000 mm/min
- Rychloposuv - osa X
- 45000 mm/min
- Rychloposuv - osa Y
- 45000 mm/min
- Rychloposuv - osa Z
- 12000 mm/min
- Pohony os
- Servomotory YASKAWA SGMMS
- Rozměry pracovního stolu
- 2050×5030mm
- Plocha pracovního stolu
- Vakuové upínání s T-drážkami
- Vakuová pumpa
- 2 × Becker VTLF250
- Výkon vakuové pumpy
- 2 × 5,5 kW
- Rám stroje
- Svařovaný z ocelových profilů
- Konstrukce portálu
- Silnostěnný ocelový profil
- Koncepce - osa X

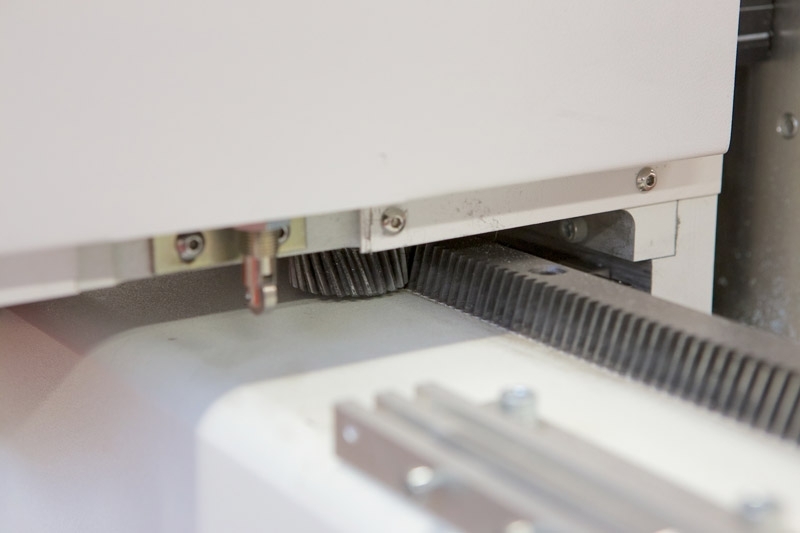

- Šikmé ozubení
- Koncepce - osa Y
- Šikmé ozubení
- Koncepce - osa Z
- Kuličkové šrouby
- Rozměry (š × v × h)
- 2850×1700×5750mm
- Hmotnost
- 2400 kg
Příslušenství
Kleštiny ER32, 3 – 20 mm, sada 18 ks
Doprava zdarma
5 190 Kč
bez DPH
skladem
1 799 Kč
bez DPH
skladem
Startovací sada nástrojů (frézy 2 x 11 ks)
Doprava zdarma
17 990 Kč
bez DPH
Na dotaz
2 990 Kč
bez DPH
Na dotaz

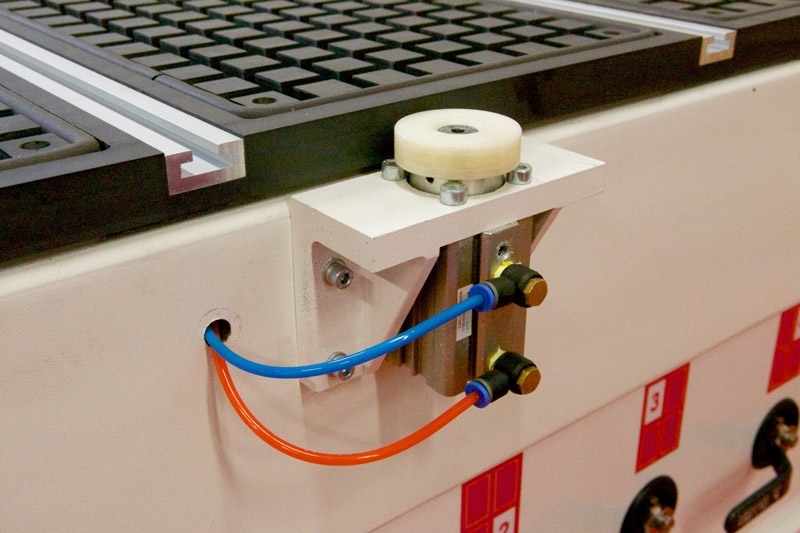

Pneumatický doraz (4 ks)
Doprava zdarma
9 900 Kč
bez DPH
Na dotaz
Zvýšení průchodu mezi portálem a stolem na 400 mm
Doprava zdarma
33 990 Kč
bez DPH
Na dotaz
Fixírka
Doprava zdarma
20 990 Kč
bez DPH
Na dotaz
