Pegas pásová pila na kov 230x280 A-CNC-R

Vysoce produktivní automatická, hydraulicky ovládaná pásová pila s vícenásobným podáváním materiálu.

Pila je určena pro dělení materiálu v kolmých i úhlových řezech. Úhlové řezy plynule nastavitelné od 0 do +45 stupňů vpravo v automatickém cyklu a do +60 stupňů vpravo v poloautomatickém cyklu.

Nalézá uplatnění v sériové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály jakostí materiálů včetně nerez a nástrojových ocelí, neželezných a lehkých kovů a to jak profilů, tak plných polotovarů.

Řídící systém:

• Stroj je vybaven programovatelným automatem-PLC MITSUBISHI FX5U-32M.
• Pohon pilového pásu je řízen frekvenčním měničem MITSUBUSHI.
• Barevný dotykový displej HMI MITSUBISHI GOT 2000 umožňuje snadnou komunikaci s obsluhou stroje. Znázorňuje pracovní stavy, jako je rychlost pásu, indikaci cyklu, zatížení pohonu pásu, čas řezu a stavy jednotlivých pracovních pohybů a informace o řezných programech.
• Délka i počet kusů je zadáván z ovládacího panelu. Stroj si sám volí počet podání a provádí potřebné výpočty. Systém umožňuje zadat 20 programů. V každém jednotlivém programu je možné zadat až 15 položek (délka + počet kusů).
• Způsob podání materiálu: NORMAL nebo INCREMENTAL.
• Pila umožňuje volbu mezi automatickým a poloautomatickým režimem, kdy jsou veškeré pohyby ovládané nezávisle.
• Regulace řezného posuvu (rychlost ramene do řezu) je manuální, pomocí škrtícího ventilu umístěného na ovládacím panelu, s automatickou bezpečnostní PEGAS BRP (při překročení výkonu se automaticky zastaví řezný posuv).
• Ovládací panel je umístěn na otočné konzole. Sestává se z mechanických tlačítek a digitálního displeje řídícího systému pily. Mechanická tlačítka slouží pro ovládání základních pohybů pily (pohyb ramene, svěráků, pohyb podavače) a spouštění pracovního cyklu pily. Ovládací panel je vybaven bezpečnostním tlačítkem pro zastavení pily. Tlačítka pro ovládání pohybů stroje jsou součástí velmi kvalitní klávesnice v provedení antivandal.

Konstrukce:

• Pila je konstrukčně řešena tak, aby odpovídala standartnímu namáhání ve výrobních podmínkách. Veškeré nosné části pily jsou řešeny jako odlitky z litiny z důvodů pevnosti, tlumení vibrací a rázů.
• Rameno pily je vyrobeno z litiny a navrženo tak, aby byla zajištěna potřebná síla a přesnost řezání. Rameno skloněno o 25°, což zvyšuje životnost pásu.
• Rameno uloženo v předepnutých a seřiditelných ložiskách.
• Hnací i napínací kladka jsou odlitky.
• Horní pracovní poloha ramene ovládána automatickým dorazem pracovní polohy (DPP).
• Dolní pracovní poloha ramene ovládána mikrospínačem. Po dosažení dolní koncové polohy se rameno chová podle nastavení v řídícím systému (zůstává v dolní poloze nebo vyjíždí do horní polohy).
• Svěrák je svařenec s ocelovou čelistí. Čelisti zajišťují bezpečné upnutí materiálu.
• Hydraulicky ovládaná dlouhozdvihová čelist svěráku je uložena na lineárním vedení.
• Pohyb čelisti v celém rozsahu pomocí dlouhozdvihového hydraulického válce.

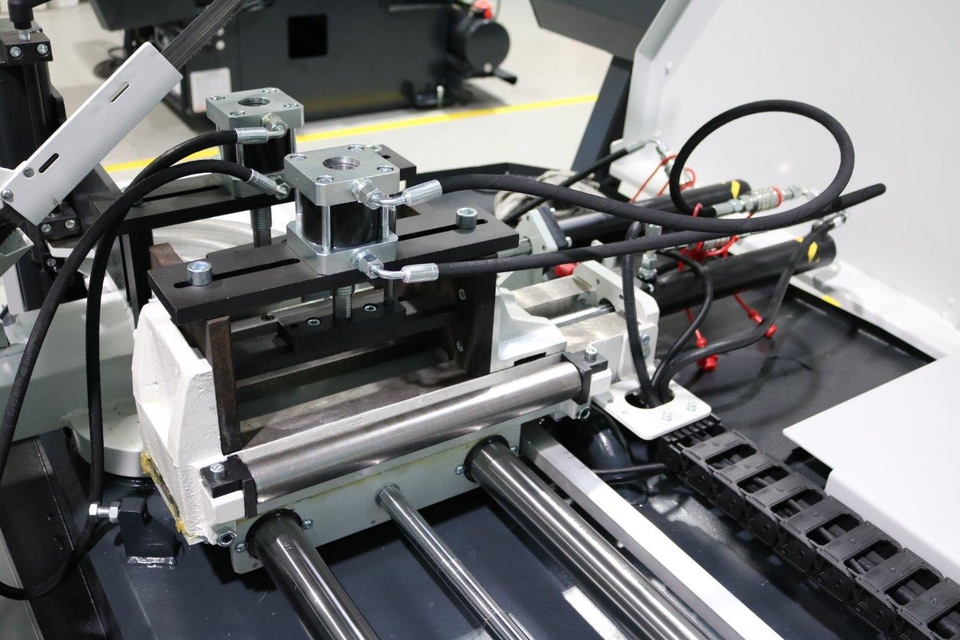

• Velmi tuhý podavač se pohybuje pomocí hydraulického válce po dvou broušených tyčích pomocí teflonových pouzder.
• Uložení podávacího svěráku v podavači je plovoucí, což znamená, že se podávací svěrák volně pohybuje o několik mm ve směru kolmém na směr podávání.
• Pevná čelist podávacího svěráku tak kopíruje případnou křivost podávaného materiálu a je eliminováno opotřebení mechanických součástí podavače.
• Podavač posunuje řezaný materiál do hlavního svěráku vždy o délku, kterou zadá obsluha do ovládacího panelu.
• Pozice podavače je snímána pomocí elektromagnetického čidla a odměřovacího magnetického pásku.
• Pro precizní pozicování podavače stroj dojíždí do cílových poloh mikroposuvem.
• Indikace materiálu v podavači: optické čidlo oznamuje, že v podavači je materiál. Pokud materiál není v podavači, signál z čidla se odrazí na sklíčku, které je umístěno na pevné čelisti a vrátí se zpět do čidla. Pila přestane podávat materiál a čeká na vložení další tyče.
• Podávací svěrák je vyroben z litiny.
• Čelisti zajišťují bezpečné upnutí materiálu.
• Hydraulicky ovládaný dlouhozdvihový svěrák podavače. Pohyb čelisti v celém rozsahu pomocí dlouhozdvihového hydraulického válce.
• Točna je robustní svařenec.

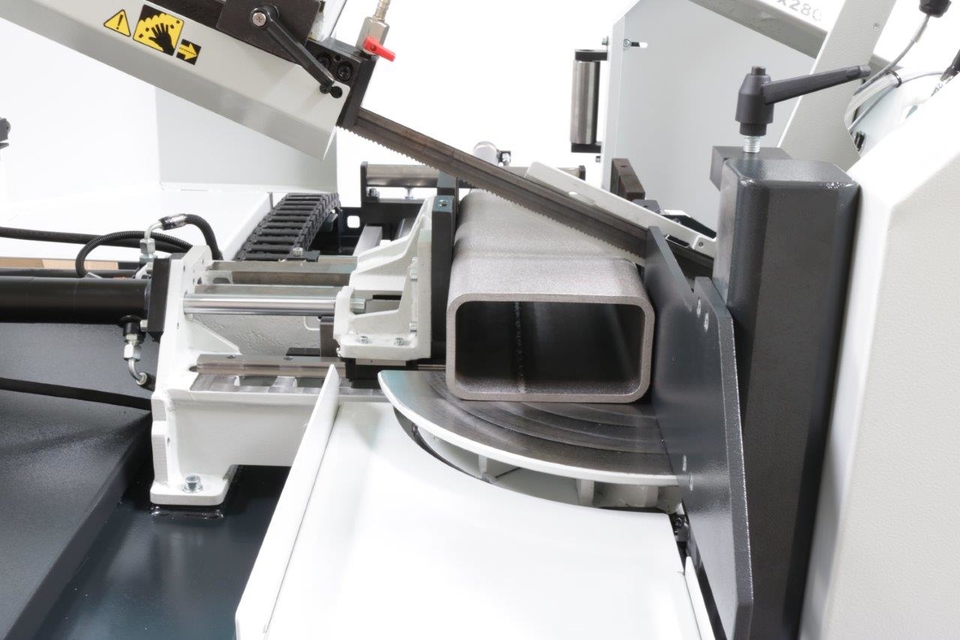

• Otočný stůl dodává veliký prostor pro podepření materiálu a jeho precizní upnutí. Natáčení ramene pro úhlové řezy a fixace natočení je manuální.
• Úhly natočení ramene jsou zobrazeny na display HMI MITSUBISHI, který je umístěn na ovládacím panelu pily.
• Indikace nastavovaného úhlu pomocí inkrementálního čidla a magnetické pásky.

Standardní výbava:

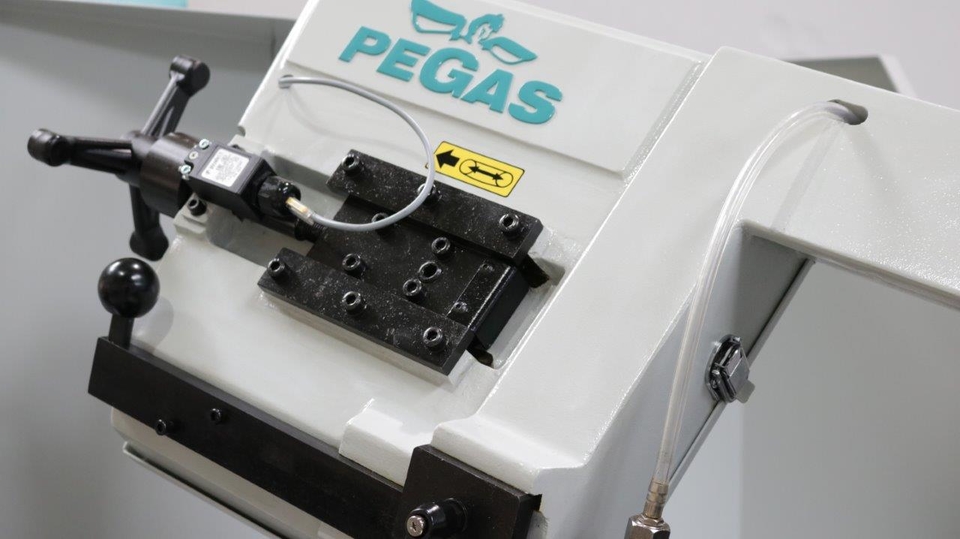

Vedení pásu ve vodítkách s destičkami a naváděcími ložisky a po litinových kladkách. Pila má na straně pohonu vodítko uložené na pevném nosníku s možností nastavení. Na straně napínání je vodítko uloženo na posuvném nosníku. Nosník posuvného vodítka pásu manuálně nastavitelný, manuální fixace nosníku. Pilový pás je chráněn krytem, který chrání obsluhu před odpadávajícími pilinami a chladicí emulzí. Mechanické napínání pilového pásu. Automatická indikace správného napnutí pilového pásu. Pasivně poháněný čistící kartáč pilového pásu pro dokonalé očištění a funkci pilového pásu prostřednictvím kladky. Pohon kladky pilového pásu prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím s frekvenčním měničem pro plynulou regulaci rychlosti pásu 20-100 m/min. Robustní příruba s uložením hnací hřídele. Tepelná ochrana motoru. Chladící systém na emulzi s rozvodem kapaliny do vodítek pilového pásu. Nádrž na emulzi je samostatná sestava, není pevnou součástí podstavce. Robustní podstavec se zásobníkem na třísky. Podstavec je uzpůsoben pro manipulaci s pilou paletovacím vozíkem i vysokozdvižným vozíkem. Mikrospínač napnutí pilového pásu a otevření krytu kladek. Ovládání 24 V. Stroj vybaven hydraulickou centrálou, která ovládá veškeré funkce automatické pily. Tlačí rameno do řezu, zdvihání ramene, otevírání a zavírání hlavního i podávacího svěráku, posuv podavače.

Základní výbava stroje:

• Skluz pro odříznutý materiál.
• Pilový pás.
• Sada nářadí pro běžnou údržbu stroje.
• Návod k obsluze v elektronické podobě na CD.

Pracovní cyklus:

Pila automaticky upne materiál v hlavním svěráku a podavač se posune do procesorem určené polohy. Rameno se pohybuje rychloposuvem do řezu, dokud nedojde zásahem DPP k automatickému přepnutí na nastavený pracovní přítlak. Po uříznutí materiálu se rameno vrací do horní polohy. Podavač se posune o konstantní přidanou délku a čelist podavače upne materiál. Hlavní svěrák se uvolní, podavač posune materiál na nulovou pozici. Hlavní svěrák upne materiál, svěrák podavače se uvolní a celý cyklus se opakuje. Obsluha pouze zakládá polotovar a odebírá nařezaný materiál. Během řezání je možné upravovat rychlost pásu a řeznou rychlost ramene.
