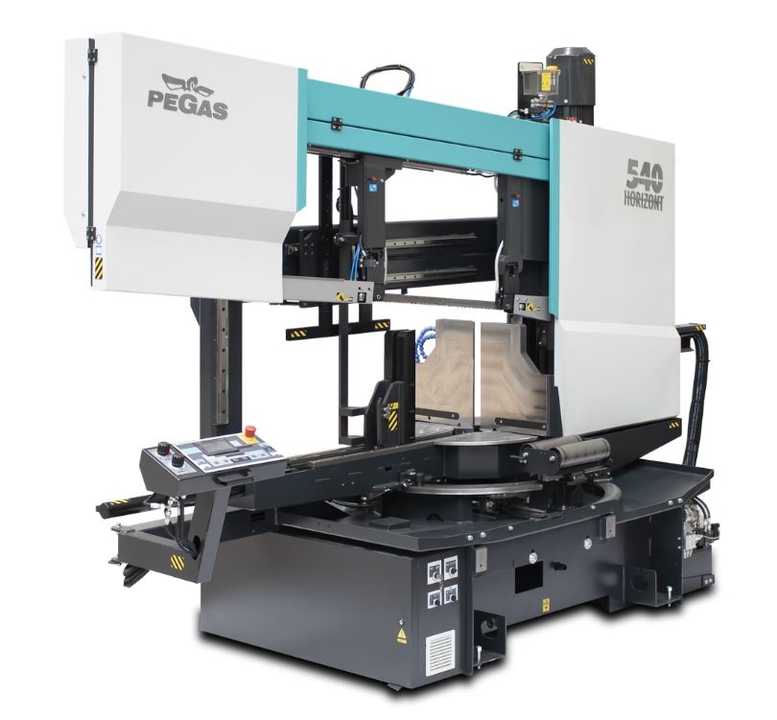

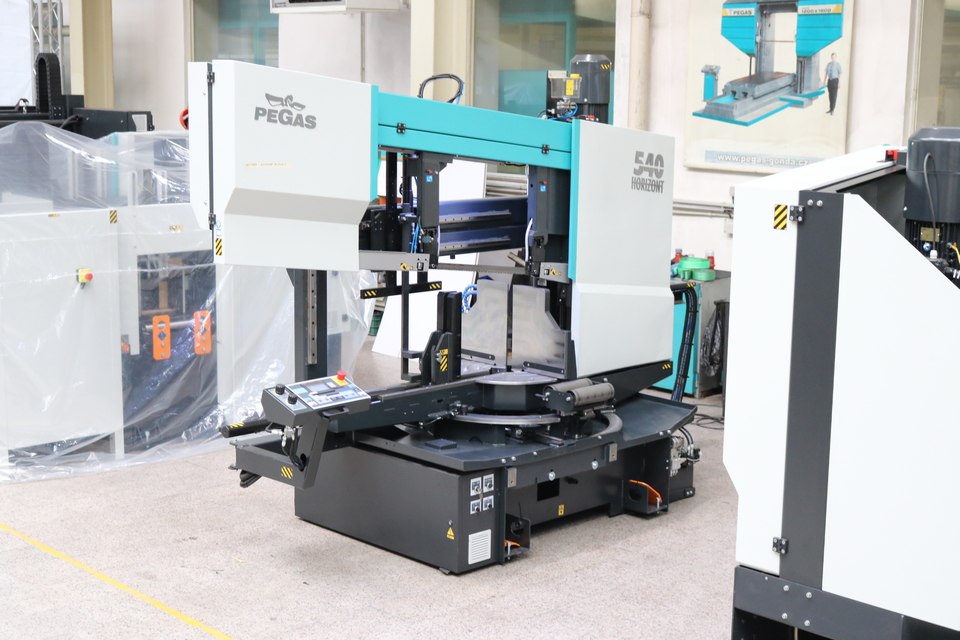

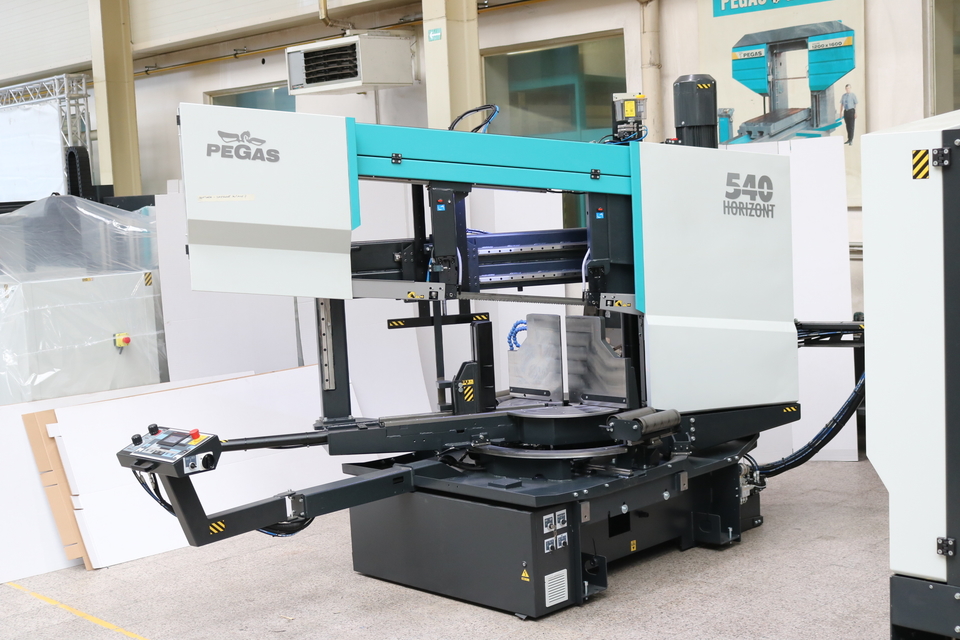

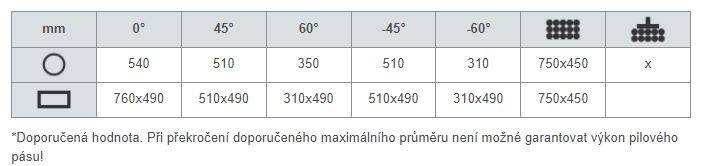

Pegas pásová pila na kov 540 HORIZONT SHI

Řídící systém:

• Stroj je vybaven programovatelným automatem - PLC MITSUBISHI FX5_U64. Pohon pilového pásu je kompletně řízen technologií MITSUBISHI.
• Barevný dotykový displej umožňuje snadnou komunikaci s obsluhou stroje. Znázorňuje pracovní stavy jako rychlost pásu, řezný posuv a stavy jednotlivých pracovních pohybů.
• Velikost displeje 4,3´ (56x96mm)
• Regulace řezného posuvu je realizována škrtícím ventilem hydrauliky s funkcí RTR.
• Funkce RTO (rotuj na) pro automatické nastavení požadované pozice natočení ramene.

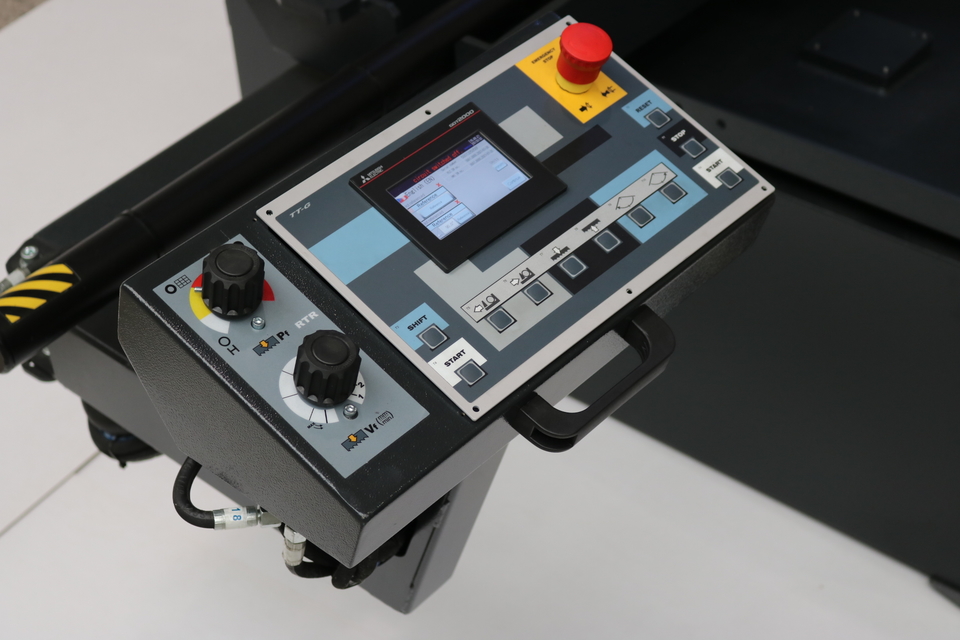

• Ovládací panel je umístěný na konzole v bezpečné pozici. Ovládací panel obsahuje digitální displej řídícího systému pily a velmi kvalitní foliovou klávesnici. Klávesnice slouží pro ovládání základních pohybů pily (pohyb ramene a svěráku) a pro spouštění pracovního cyklu pily. Ovládací panel je dále vybaven bezpečnostním tlačítkem pro zastavení pily.
• Bezpečnostní modul s autodiagnostikou.
• Ovládání 24V

Konstrukce:

• Pila je konstrukčně řešena tak, aby plně podporovala efektivní využití karbidových pilových pásů. Pásová pila má robustní konstrukci umožňující extrémní namáhání ve výrobních podmínkách. Všechny komponenty stroje jsou konstruovány a optimalizovány s cílem minimalizace vibrací a umožnění maximálního řezného výkonu stroje.
• Rameno pily s uložením sloupů těsně u upínacího svěráku a pilového pásu v těsné blízkosti sloupů minimalizují vibrace a umožňují maximální řezný výkon stroje.
• Rozsah rychlosti pohybu pilového pásu 15 – 150m/min.
• Rameno je robustní svařenec a je navrženo tak, aby byla zajištěna potřebná tuhost a přesnost řezání Pohon pilového pásu pomocí kuželočelní převodovky, asynchronního motoru a frekvenčního měniče. Externí chlazení pohonu pilového pásu ventilátorem.
• Rameno se pohybuje na dvou sloupech pomocí čtyřřadého lineárního vedení s vysokou únosností. Pohyb ramene pomocí hydraulického válce Pilový pás je vedený po robustních litinových kladkách. WRS –
• Vyztužení uložení kladek - hnací kladka uložena přímo na výstupní hřídeli převodovky.

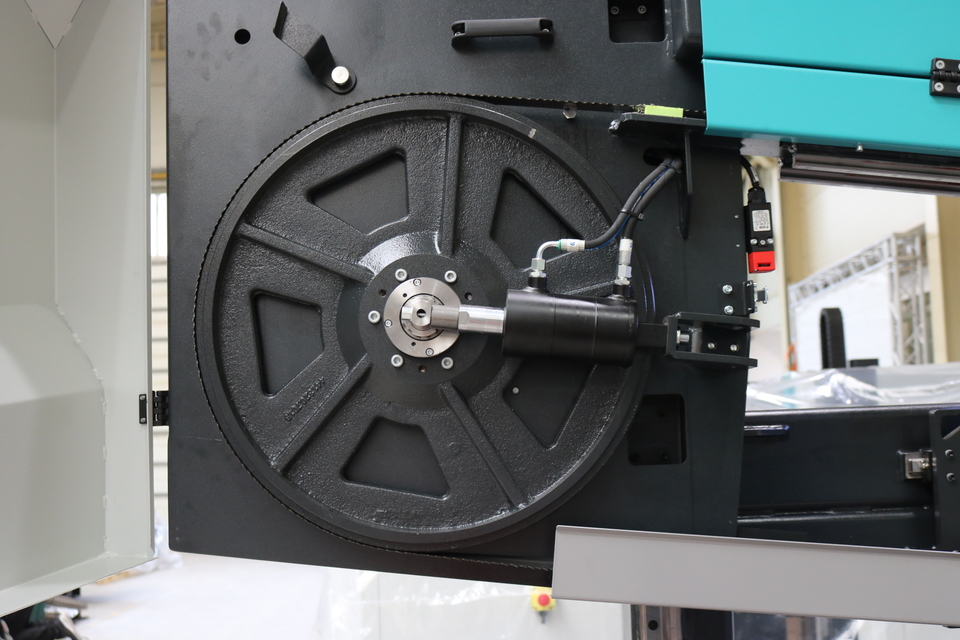

• Kladka je oboustranně podepřena ložiskovým uložením =minimalizace zatížení uložení hřídele. Napínací kladka je na obou koncích středového čepu uchycena/napínaná dvěma hydraulickými válci =výrazné snížení namáhání a prodloužení životnosti uložení. Uložení napínací kladky je bezvůlové =kuželíková ložiska zajištěná KM maticí. Pila používá snímač a magnetickou pásku pro vyhodnocení polohy ramene nad materiálem. Horní a dolní pracovní poloha ramene se nastavuje zadáním hodnoty do řídícího systému pily.
• Dolní koncovou polohu je možné také určit koncovým spínačem.
• Hlavní svěrák s dělenou čelistí pro fixaci polotovaru před i za řezem (kolmé řezy). Čelisti zajišťují bezpečné upnutí materiálu. Pohyb čelisti hlavního svěráku v suvném ocelovém vedení, pomocí dlouhozdvihového hydraulického válce. Dvě robustní opěrné čelisti svěráku.

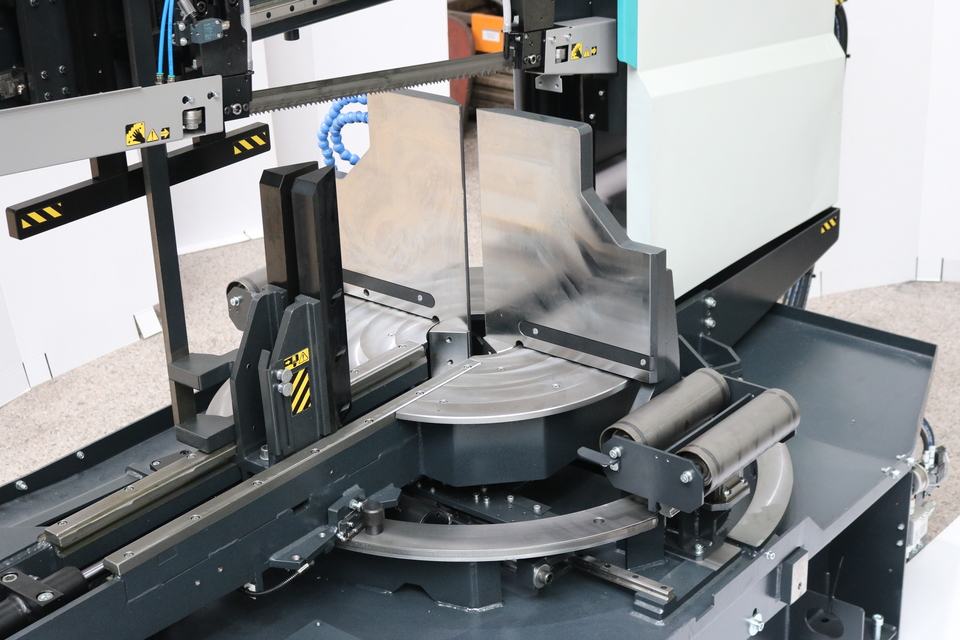

• Regulační ventil pro nastavení tlaku svěráku, indikace tlaku na manometru Točna je robustní svařenec. Otočný stůl pro úhlové řezy s obrobenými vodícími plochami podstavce. Otočný stůl dodává veliký prostor pro podepření materiálu a jeho precizní upnutí.
• Natáčení stolu pro úhlové řezy pomocí hydraulického válce a lineárního vedení, ozubeného hřebene a ozubeného disku. Ovládání nastavení úhlů: Posuvem přes tlačítko na požadovaný úhel (rychloposuv / pomaloposuv) Pomocí funkce RTO (rotuj na pozici) s automatickým nastavením požadované pozice natočení ramene
• Hydraulická aretace pozice „zámkem“ Úhly natočení točny zobrazeny na display kontrolního panelu Mitsubishi. Indikace nastavovaného úhlu pomocí inkrementálního čidla a magnetické pásky. Optimalizace pohybu třísek do zásobníku třísek, resp. vynašeče třísek, který je nabízen jako příslušenství.

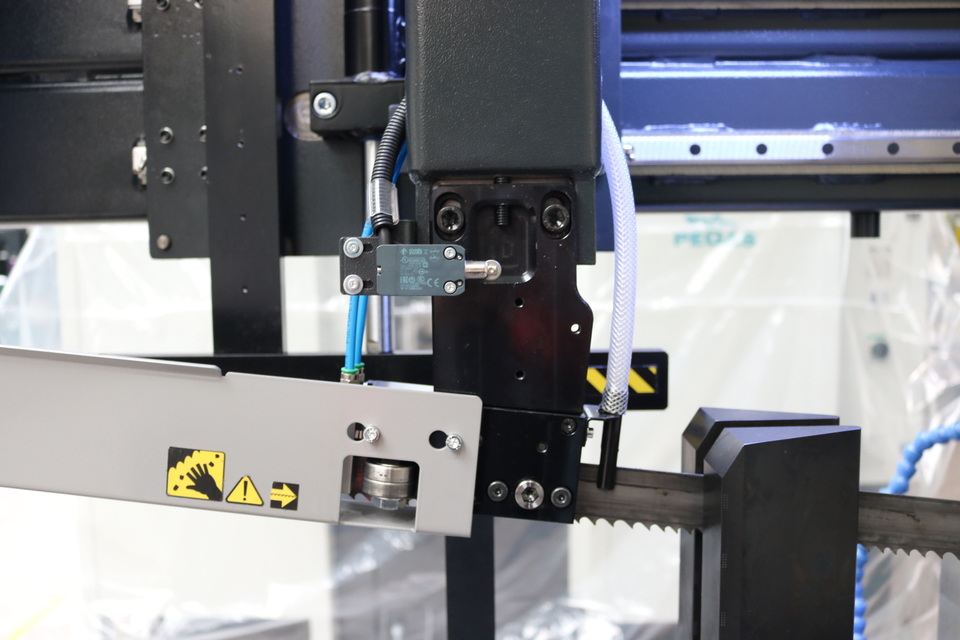

• Vedení pásu ve vodítkách s destičkami a naváděcími ložisky a po litinových kladkách. Stavitelná vodítka s nulovou vůlí při řezu, předpětí pomocí talířových pružin. Robustní příruba s uložením hnací hřídele prostřednictvím válečkového ložiska.
• Sklon pilového pásu oproti rovině svěráku je 7 stupňů. To zajišťuje vyšší výkon při řezání profilů a svazků a zároveň zvyšuje životnost pilového pásu.
• Pila má na straně pohonu vodítko uložené na pevném nosníku. Na straně napínání je vodítko uloženo na posuvném nosníku.

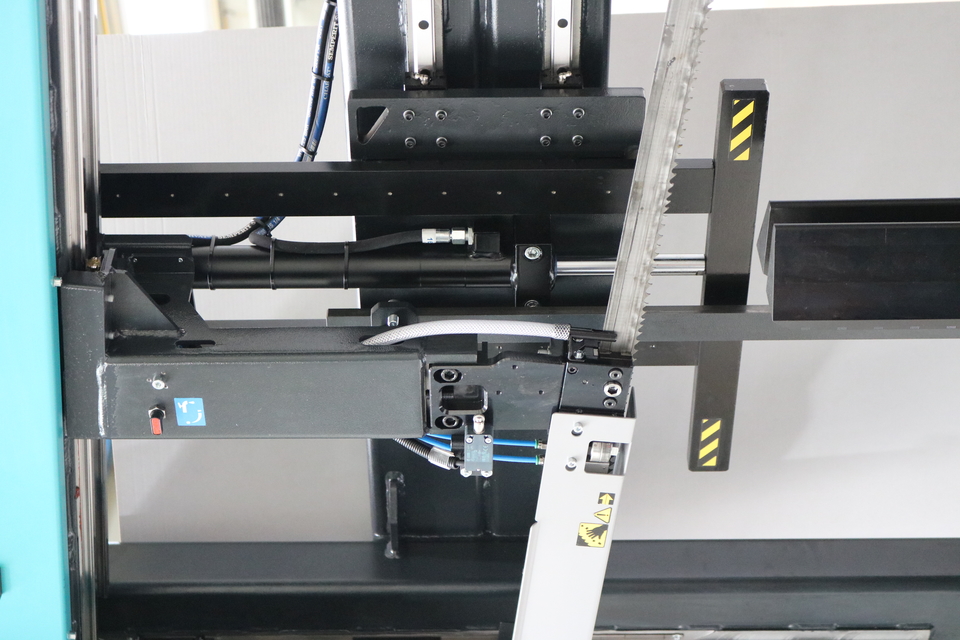

• Nosník vodítka pásu nastavitelný v celém pracovním rozsahu. Pohyb vodítka je spojený s pohybem čelisti svěráku. Proto není nutné jeho polohu manuálně nastavovat. Nosník vodítka se pohybuje pomocí lineárního vedení (2 kolejnice, 3 vozíky) s vysokou únosností.
• Nový způsob uložení vodítek – řešení s regulačním mezikusem. BGT-S – mechanický přítlak pilového pásu ve vodítkách pomocí talířových pružin. Prostor mezi vodítkem pilového pásu a kladkou je opatřen krytem, který chrání obsluhu před pohybujícím se pilovým pásem.
• Kryty zároveň chrání okolní prostor před odpadávajícími třískami a chladicí emulzí. Pila je standardně vybavena hydraulickým napínáním pilového pásu - umožňuje kdykoli dodržet ideální podmínky řezu. Napínací sílu zajišťují 2 hydraulické válce.
• Automatická Indikace správného napnutí pilového pásu pomocí tlakového čidla. Čistící kartáč poháněný v základním provedení pasivně od kladky, za příplatek elektromotorem.

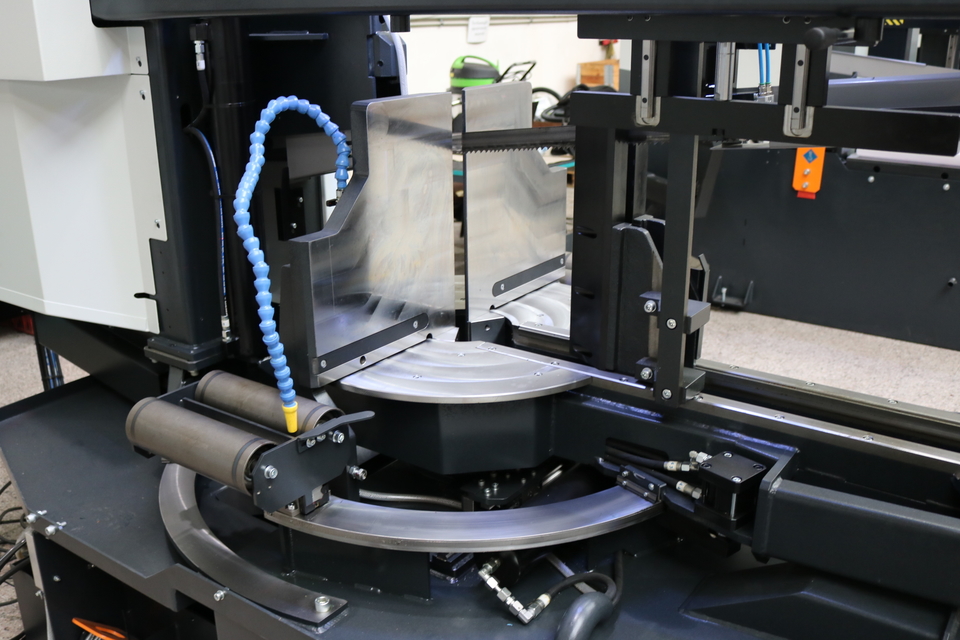

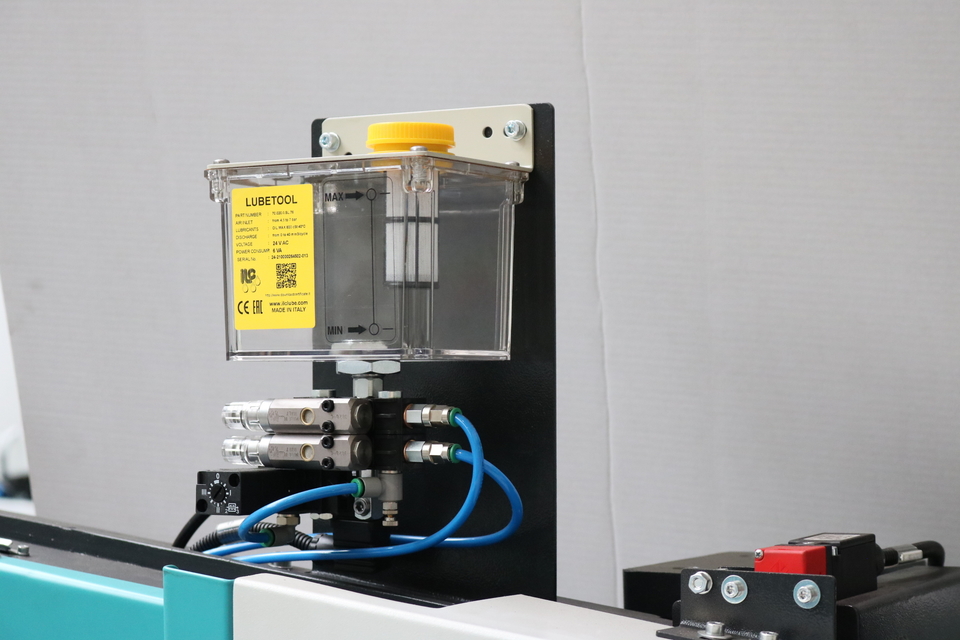

• Chladící systém na řeznou emulzi, vedenou do vodítek pásu a pomocí flexibilního LocLine systému přímo do řezné drážky. Robustní podstavec se zásobníkem na třísky.
• Podstavec je zkonstruován pro manipulaci s pilou pomocí jeřábu.
• Mikrospínače otevření krytů kladek. Hydrocentrála umístěná vně podstavce – lepší chlazení a lepší přístup.
• Hydraulická centrála ovládá funkce pily : pohyb ramene, otevírá a zavírá hlavní svěrák, natáčí točnu pro úhlové řezy a fixuje točnu v nastaveném natočení.
• Čerpadlo hydraulického oleje je umístěno mimo olejovou nádrž.

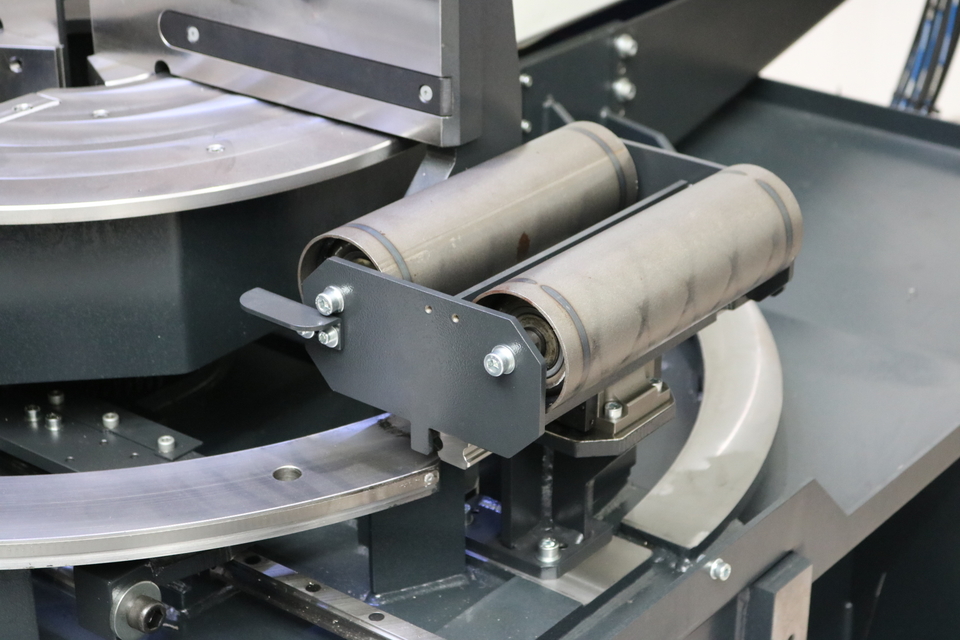

• Dva válce pro podpěru řezaných polotovarů.
• Odsunutelné pomocí lineárního vedení. Umístění na výstupní straně.
• Karoserie, která kryje pohyby zadní části ramene. Karoserie minimalizuje rizika poranění i znečištění okolí pily třískami a řeznou emulzí.
• Oplachovací pistole na špony.
• Lišta s LED pro osvětlení pracovního prostoru.

Základní výbava stroje:

• Pilový pás.
• Sada nářadí pro běžnou údržbu stroje.
• Návod k obsluze v elektronické podobě na CD.
