PEGAS poloautomatická pásová pila na kov 300x320 SHI-LR

Pila je určena pro dělení materiálu v kolmých i úhlových řezech, úhlové řezy plynule nastavitelné od 0 do +60 stupňů vpravo a od 0 do -60 stupňů vlevo. Změna úhlu pomocí rychloupínací páky. Nalézá uplatnění v kusové a malosériové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály profilů i tyčí plného průřezu.

Řídící systém:

Stroj vybaven řídícím systémem s PLC MITSUBISHI a funkcí automatické bezpečnostní regulace řezného posuvu BRP (rychlost ramene do řezu).

Kontrolní panel MITSUBISHI jako standartní vybavení využívá dotykový displej a PLC, které umožňuje poloautomatické řezy a zároveň i komunikaci s obsluhou.

Ovládací panel zobrazuje informace o řezném procesu na display: - indikace cyklu (řezu), - indikace BRP, - indikace napnutí pásu, - čas řezu, - zatížení pohonu pásu v ampérech, - rychlost pásu, - měření časů řezu, - seznam chybových hlášení.

Možnosti uživatelského nastavení: - automatické zastavení hydraulické jednotky - mód pohybu ramene po ukončení řezu - mód rychloposuvu ramene - mód zpoždění řezného posuvu - mód pohybu pásu po ukončení řezu - mód pohybu svěráku po ukončení řezu - proud regulace BRP - diagnostika vstupu a výstupu

Funkce STOP - řezání: umožňuje kdykoliv přerušit řez stisknutím tlačítka STOP. Rameno povyjede s běžícím pilovým pásem aniž by došlo k otevření svěráku.

Regulace řezného posuvu (rychlost ramene do řezu) je manuální, pomocí škrtícího ventilu umístěného na ovládacím panelu, s automatickou bezpečnostní funkcí PEGAS BRP (při překročení zatížení motoru pro pohon pilového pásu se automaticky zastaví řezný posuv).

Ovládací panel je ergonomicky umístěný na otočné konzole. Sestává se z mechanických tlačítek a digitálního displeje řídícího systému pily. Mechanická tlačítka slouží pro ovládání základních pohybů pily (pohyb ramene,svěráků) a spouštění pacovního cyklu pily. Ovládací panel je vybaven bezpečnostním tlačítkem zastavení pily. Tlačítka pro ovládání pohybů stroje jsou součástí velmi kvalitní foliové klávesnice.

Konstrukce:

• Pila je konstrukčně řešena tak, aby odpovídala extrémnímu namáhání ve výrobních podmínkách.
• Rameno je robustní svařenec a je navrženo tak, aby byla zajištěna potřebná tuhost a přesnost řezání.
• Rameno skloněno o 2°, což zvyšuje životnost pásu. Rameno uloženo v předepnutých kluzných pouzdrech s teflonovou třecí plochou. Hnací i napínací kladka jsou odlitky.
• Horní pracovní poloha ramene ovládána tlačítkem na ovládacím panelu.
• Digitální ukazatel výškové polohy ramene v %
• Dolní pracovní poloha ramene ovládána mikrospínačem.
• Po dosažení dolní koncové polohy se rameno automaticky vrátí do zadané horní polohy.

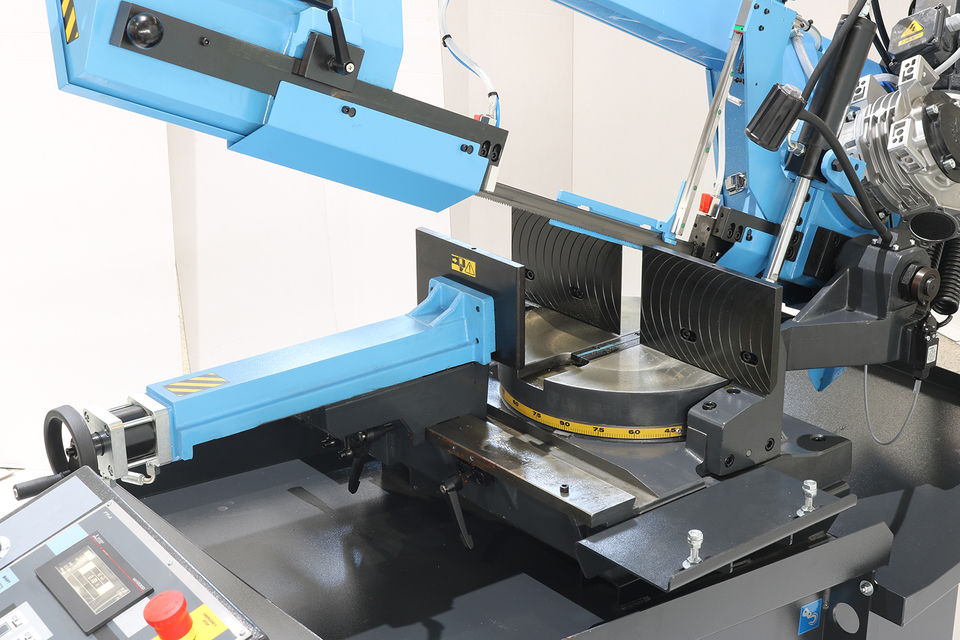

• Svěrák je svařenec s čelistí, vyrobenou z litiny.
• Čelisti zajišťují bezpečné upnutí materiálu.
• Pohyb čelisti hlavního svěráku v suvném ocelovém vedení.
• Pohyb čelisti svěráku v celém rozsahu pomocí dlouhozdvihového hydraulického válce.
• Těleso svěráku se posouvá vlevo-vpravo podle směru nastavení úhlového řezu, fixace pomocí kličky.

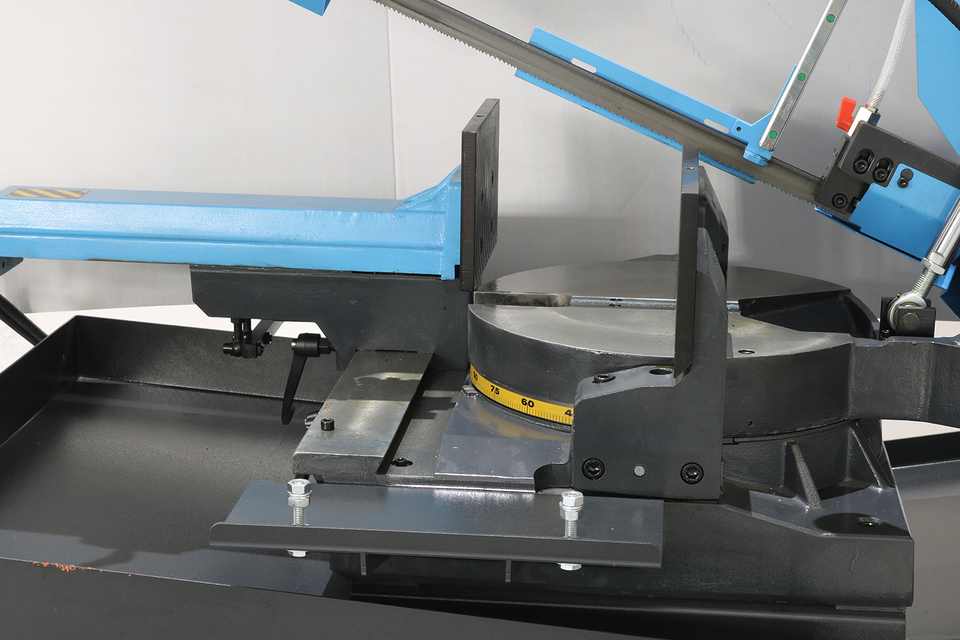

• Provedení točny z litiny.
• Uložení na kuželíkových ložiscích.
• Manuální natáčení pily pro úhlové řezy, pozice točny je fixována pákou s excentrem.
• Pozice točny pro řezání kolmých řezů je automaticky aretovaná prostřednictvím pružinového mechanismu.
• Úhly zobrazeny na display kontrolního panelu MITSUBISHI.
• Indikace nastavovaného úhlu pomocí inkrementálního čidla a magnetické pásky.

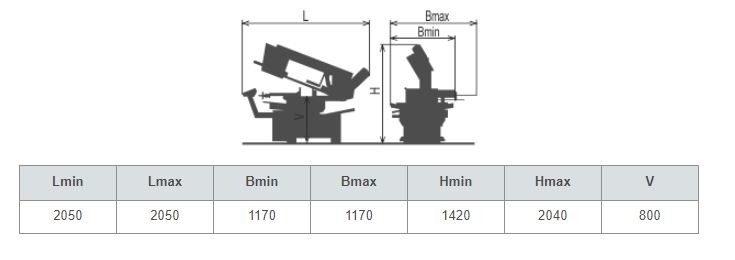

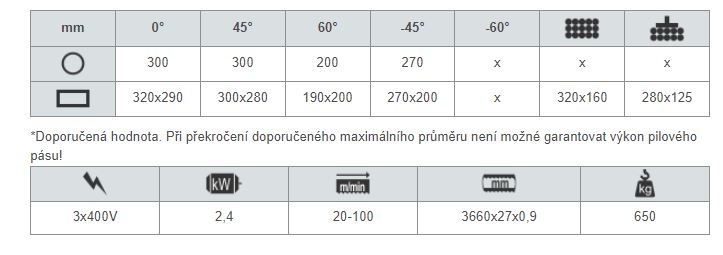

Standardní výbava:

• Vedení pásu ve vodítkách s destičkami a naváděcími ložisky a po litinových kladkách.
• Pila má na straně pohonu vodítko uložené na pevném nosníku.
• Na straně napínání je vodítko uloženo na posuvném nosníku.
• Nosník posuvného vodítka pásu manuálně nastavitelný, manuální fixace nosníku.
• Nosník vodítka se pohybuje v seřiditelné rybinové drážce.
• Pilový pás je chráněn krytem, který chrání obsluhu před odpadávajícími pilinami a chladicí emulzí.
• Mechanické napínání pilového pásu.
• Automatická indikace správného napnutí pilového pásu.
• Čistící kartáč pilového pásu pro dokonalé očištění a funkci pilového pásu pasivně poháněný od kladky.

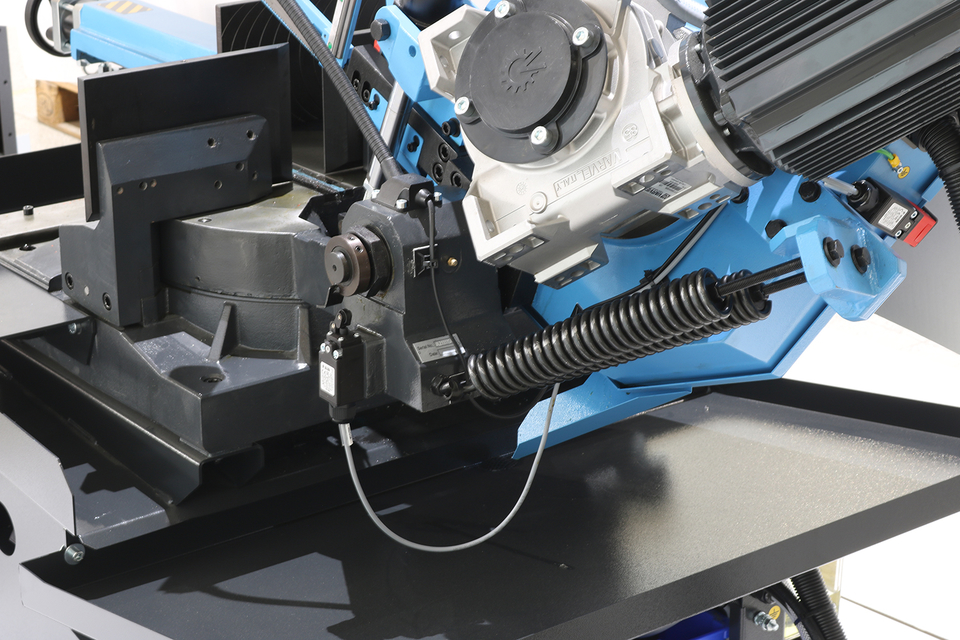

• Pohon pilového pásu prostřednictvím šnekové převodovky s trvalou olejovou náplní.
• Třífázový motor s dvojitým vinutím s frekvenčním měničem pro plynulou regulaci rychlosti pásu 20-100 m/min.
• Robustní příruba s uložením hnací hřídele.
• Tepelná ochrana motoru.

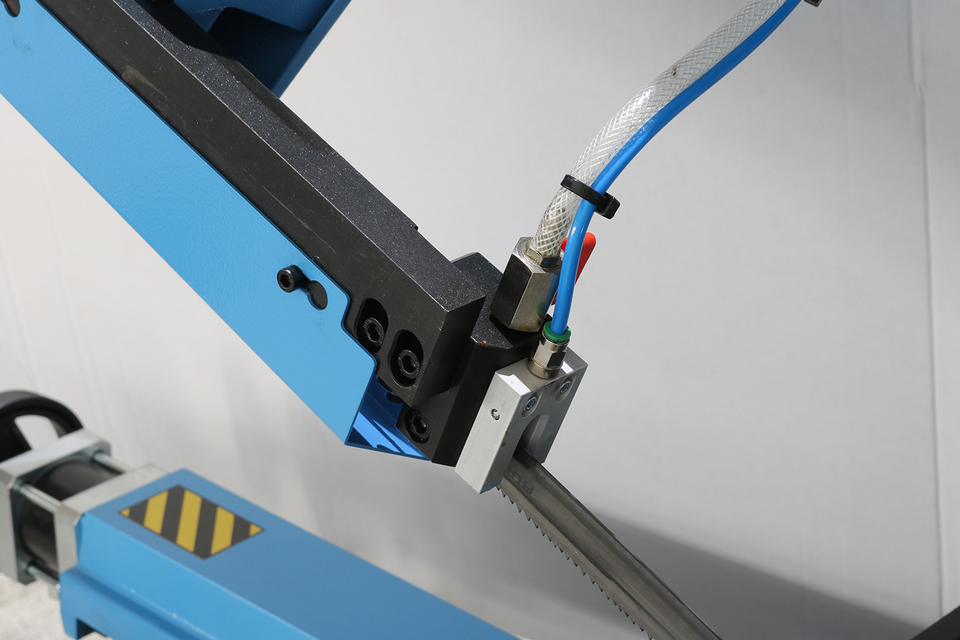

• Chladící systém na řeznou emulzi s rozvodem kapaliny do vodítek pilového pásu.
• Robustní podstavec se zásobníkem na třísky.
• Podstavec je zkonstruován pro manipulaci s pilou paletovacím vozíkem i vysokozdvižným vozíkem.
• Mikrsopínač napnutí pilového pásu a otevření krytu kladek.
• Ovládání 24 V. Stroj vybaven hydraulickou centrálou, která ovládá veškeré funkce poloautomatické pily.
• Tlačí rameno do řezu, zdvihání ramene, otevírání a zavírání svěráku.

Základní výbava stroje:

Pilový pás. Sada nářadí pro běžnou údržbu stroje. Návod k obsluze v elektronické podobě na CD.

Pracovní cyklus: Po mechanickém nastavení čelistí odstartuje obsluha pomocí standardního spínače na ovládacím panelu cyklus. Po odstartování hydraulický válec svěráku upne materiál, provede se řez zvolenou rychlostí. Rychlost pohybu ramene do řezu reguluje obsluha pomocí škrtícího ventilu. V dolní poloze ramene sepne mikrospínač. Pohyb ramene a svěráku po dokončení řezu dle nastaveného uživatelského parametru. Obsluha pouze posouvá materiál.
