PILOUS pásová pila na kov Dynamic 2.6 AUTOMAT

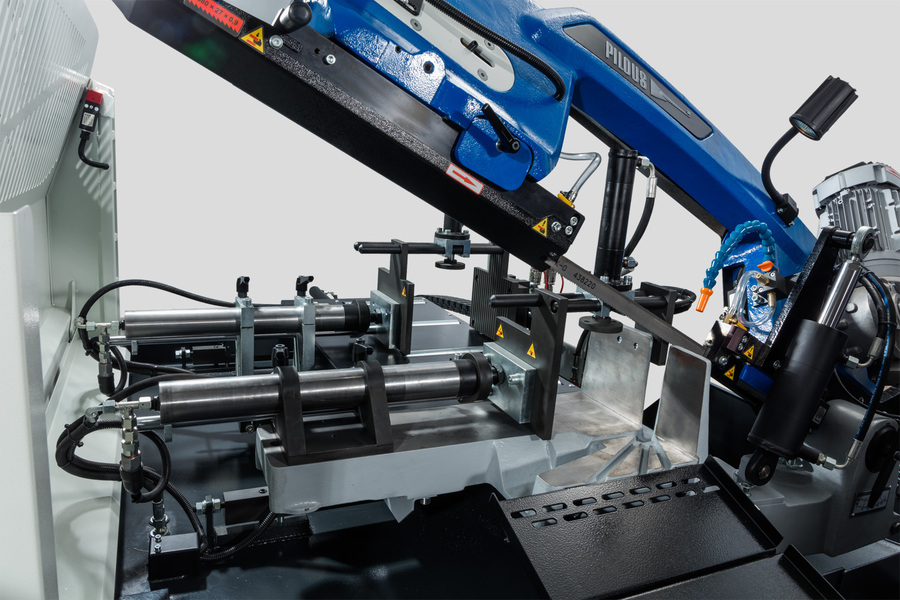

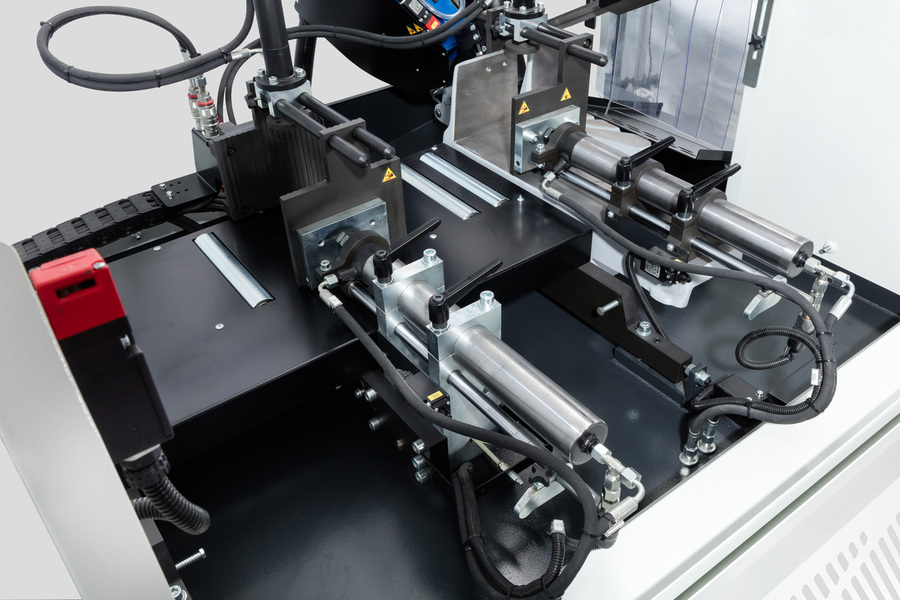

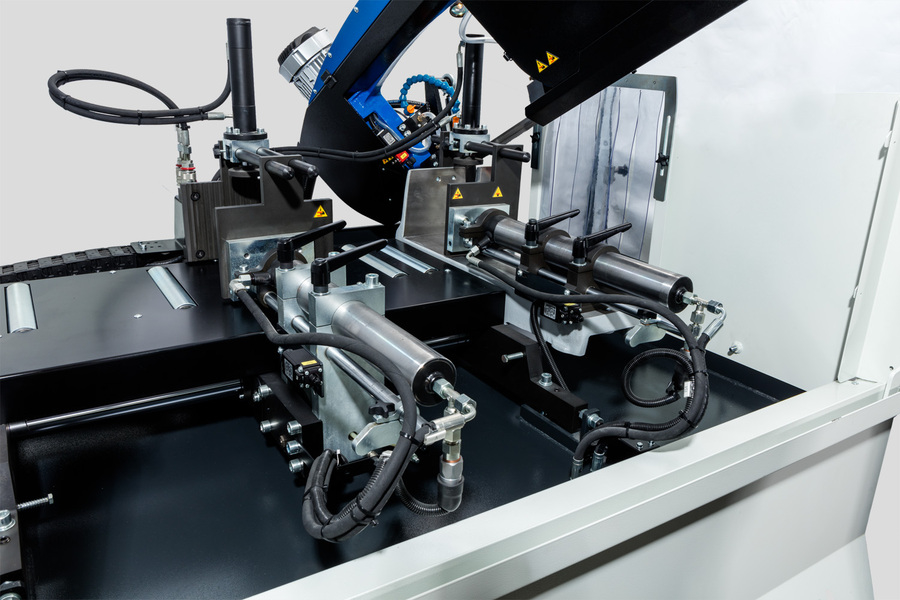

Stroj je vybaven proporcionálně řízeným hydraulickým posuvem materiálu. Stroj je možné ovládat v plně automatickém, poloautomatickém nebo ručním režimu. Při nastavení do ručního režimu jsou ovládány všechny funkce stroje odděleně. Maximální délka jednorázového podání je 500 mm. Plynulé manuální nastavení úhlu řezu v rozsahu 90° - 45°. Možnost dělení materiálu pod úhlem i v automatickém režimu. Hydraulicky ovládaný robustní podávací svěrák se pohybuje na tvrdochromových tyčích. Vysokou přesnost odměřování zaručuje lineární měřící systém. Vysoká rychlost podání řízená proporcionální technikou, CNC řízený proces zrychlení a zpomalení umožňuje dosažení přesnosti podání 0,1 mm. Plynulé zpomalení v koncových polohách také zamezuje proklouznutí u těžkých materiálů.

Centrální ovládací panel s velkým barevným dotykovým displejem (7,5") zaručuje velmi jednoduché ovládaní stroje pomocí vlastního operačního systému. Zadává se pouze požadovaná délka a počet kusů. Upínání materiálu a posuv ramene pilového pásu do řezu a zpět do požadované polohy dle průřezu materiálu, jsou také ovládány hydraulicky. Regulace tlaku podávacího i pevného svěráku ve standardní výbavě. K dosažení maximální produktivity řezání přispívá i možnost nastavení optimální rychlosti pilového pásu pomocí frekvenčního měniče v rozsahu 15-90 m/min., což výrazně přispívá i k přesnosti řezu a životnosti pilových pásů.

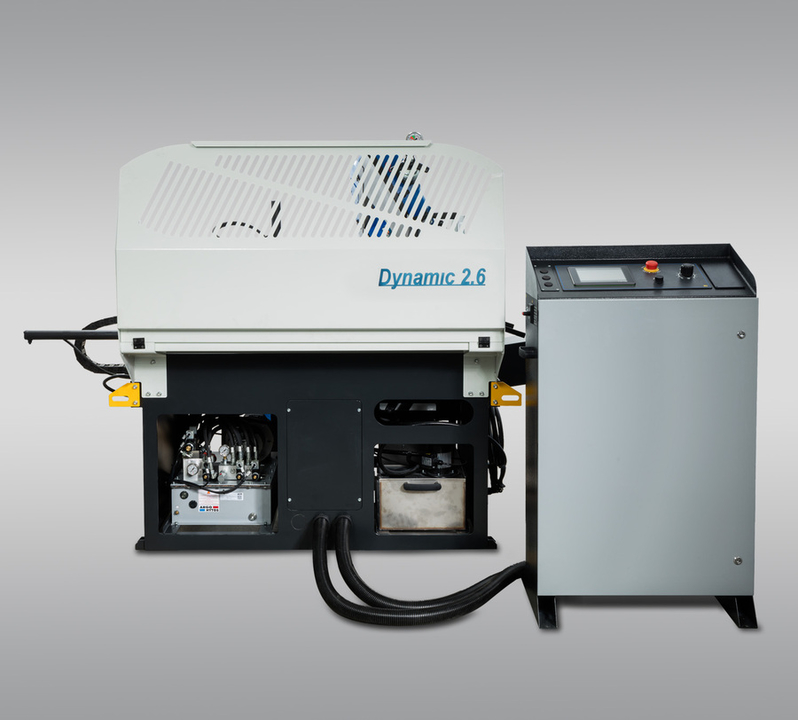

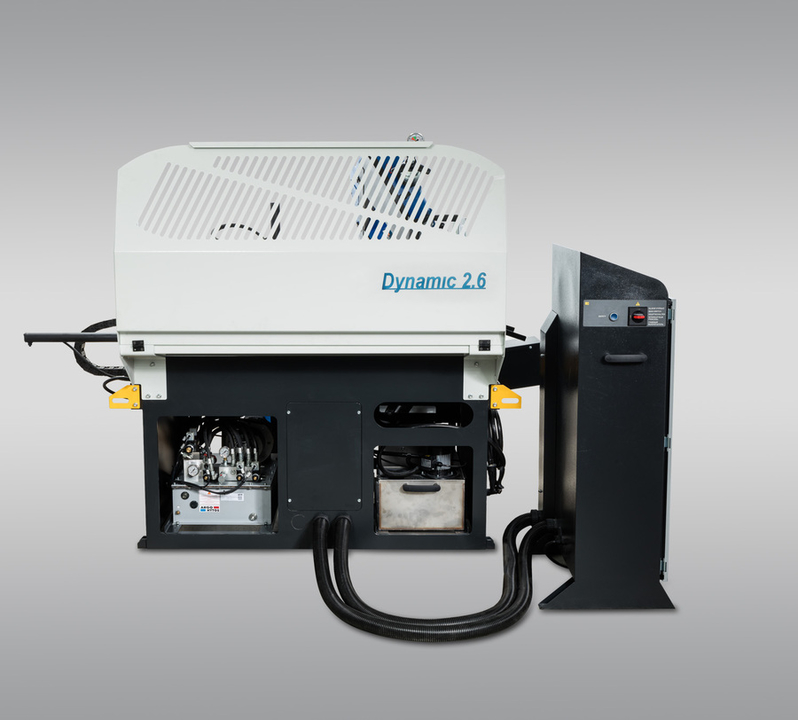

Základem maximální přesnosti podávání materiálu je robustní provedení stroje se všemi hlavními díly v šedé litině a masivní konstrukce podávacího systému. Provedení podstavce a celková masivní konstrukce zaručují mimořádnou stabilitu stroje i při řezání těžkých obrobků. Podstavec je vybaven velkou vyjímatelnou nádobou na třísky a umožňuje instalaci šnekového dopravníku třísek. Průmyslový pilový pás 27 x 0,9 mm je vyráběn v mnoha variantách a umožňuje průmyslové dělení široké škály materiálů, včetně nerezu nebo nástrojových ocelí. Nejmodernější koncepce odlitku ramene s dutinami je osazena oběžnými koly s optimálně nadimenzovaným průměrem. Větší průměr kol zajišťuje menší ohybové namáhání pilového pásu. To vše zaručuje mimořádnou tuhost celého systému, dlouhodobou životnost pilových pásů a maximálně přesný řez. V dutých částech ramene jsou ukryty všechny rozvody elektroinstalace a chladící kapaliny, a tím jsou chráněny proti poškození. Nový koncept ramene přináší také velké zjednodušení při výměně pilového pásu nebo při čistění vnitřku ramene, kdy se zadní kryt ramene jednoduše vyklopí na pantech a zůstane zaaretovaný v horní poloze.

Kromě vytvoření zcela nového designu ramene došlo i k mnoha technickým úpravám a změnám zlepšujících kvalitu, uživatelský komfort a životnost stroje. Jako příslušenství je možné použití čistícího kartáčku pilového pásu, synchronně poháněného z hnacího kola. Snadné intuitivní ovládání pomocí ergonomicky umístěných ovládacích prvků na samostatně stojícím centrálním ovládacím panelu. Velmi robustní konstrukce stroje, tvořená odlitky v šedé litině, zaručuje bezpečné pohlcování vibrací. Moderní koncepce ramene pilového pásu umožňuje velké řezné rozsahy při kolmých řezech i při dělení pod úhlem. Optimální průměr oběžných kol a precizní třístranné tvrdokovové vedení zaručují dlouhodobou životnost pilového pásu a přesnost řezu. Naddimenzované uložení oběžných kol, systému napínacího kola a všech rotačních částí zvyšuje dlouhodobou životnost stroje. Tichý a bezúdržbový pohon pilového pásu je zajištěn průmyslovým elektromotorem se šnekovou převodovkou. Při přetržení pilového pásu se stroj automaticky vypne. Ke stroji je zapojen kompletní chladící systém s výkonným čerpadlem a možností samostatné regulace průtoku na obou vodících kostkách a dalším nastavitelném vývodu. Vana emulze s výkonným čerpadlem je umístěna v podstavci stroje.

Technické parametry:

• Hlavní motor 400 V, 50 Hz, 2,2 kW
• Motor čerpadla 400 V, 50 Hz, 0,12 kW
• Motor hydraulického agregátu 400 V, 50 Hz, 0,55 kW
• Rychlost pásu 15-90 m/min.
• Pracovní výška svěráku 870 mm
• Olej v hydraulickém systému cca 26 l (ISO 6743/4-HM, DIN 51 524 část 2-HLP
• Nádrž chladící kapaliny cca 35 l
• Rozměry stroje (min.) 1581 x 1980 x 1521 mm
• Rozměry stroje (max.) 1864 x 2444 x 1710 mm
• Hmotnost stroje 790 kg
